角度调节板
工业铝型材配件中的角度调节版，可以配合不同紧固组件连接两根工业铝型材，实现工业铝型材之间最大角度的调节。常用于看板、工作台等需要调节角度的设计。使用简单、方便、可靠。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材附件 |
材质 | 碳钢电泳 |
颜色 | 黑色 |
铝型材配件产品介绍
工业铝型材配件角度调节板适用于许多功能性框架的搭建与设计，能够提供更好的使用体验。
安装时先通过紧固件把连接板固定在一根工业铝型材上，再调节另一根工业铝型材到合适的角度，用调节扳手锁紧即可。
使用角度调节板设计的可调节角度看板，是精益生产系列产品中广受欢迎的产品之一。看板由标准框架工业铝型材，脚轮，看板和角度调节板、端盖以及连接件和紧固件等组装而成。 通过角度调节板，使用者可以轻松快速地将看板的角度调整到最舒适的位置并固定。
铝型材配件的型号参数
30系列 （Strut Profile 30） | ||||
Features 尺寸图 | Description 产品描述 | Fastener Set 紧固组件 | Unit Weight 重量(g/m) | Part No. 订购编号 |
| PG30, Swivel plate 角度调节板-30系列（单个供货） | -- | 160 | 30.4.12.01 |

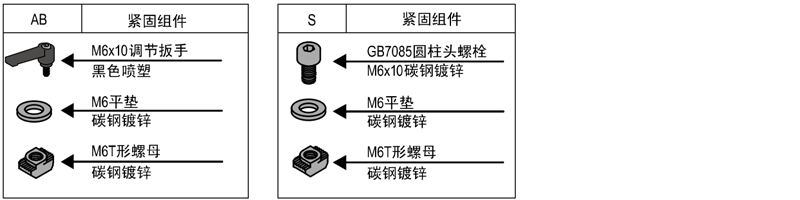

PG30, Swivel plate 角度调节板-30系列（成套供货） | 1xAB+3xS | 264 | 30.4.12.02 | |
 | ||||
40系列 （Strut Profile 40） | ||||||
Features 尺寸图 | Description 产品描述 | P1 型材1 | P2 型材2 | Fastener Set 紧固组件 | Unit Weight 重量(g/m) | Part No. 订购编号 |
| PG40, Swivel plate 角度调节板-40系列 （单个供货） | -- | -- | -- | 160 | 40.4.12.01 |

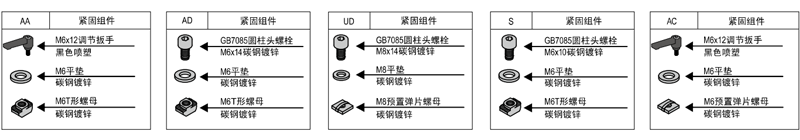

PG40, Swivel plate 角度调节板-40系列-30系列 （成套供货） | 40 | 30 | 1xAA 1xS 2xUD | 293 | 40.4.12.02 | |
PG40, Swivel plate 角度调节板-40系列-40/45系列（成套供货） | 40 | 40/45 | 1xAC 1AD 2xUD | 309 | 40.4.12.03 | |
 | ||||||
45系列 （Strut Profile 45） | ||||||
Features 尺寸图 | Description 产品描述 | P1 型材1 | P2 型材2 | Fastener Set 紧固组件 | Unit Weight 重量(g/m) | Part No. 订购编号 |
| PG45, Swivel plate 角度调节板-40系列 （单个供货） | -- | -- | -- | 160 | 45.4.12.01 |
PG45, Swivel plate 角度调节板-45系列-30系列 （成套供货） | 45 | 30 | 1xAA 1xS 2xUD | 293 | 45.4.12.02 | |
PG45, Swivel plate 角度调节板-45系列-40/45系列（成套供货） | 45 | 40/45 | 1xAC 1AD 2xUD | 309 | 45.4.12.03 | |
 | ||||||
