三维角件
三维角件，由压铸铝合金角件和ABS扣盖组成，通常用于工业铝型材的三维连接，扣盖扣在角件的球面上。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材连接件 |
材质 | 压铸铝合金，扣盖为ABS |
颜色 | 银灰色，扣盖黑色 |
产品介绍
三维连接角件，用于30/40/45系列R角工业铝型材的端连接，能够同时连接三个方向的型材，连接强度高。扣盖能够保证拐角处圆滑美观，有效防止灰尘落入角件。
三维连接件的三边中心处有支耳，连接时卡入型材槽，可以有效防止型材转动。
安装时，三根工业铝型材连接端中心孔需要攻M14的丝，攻丝深度22mm，装入M14/M8的变径螺栓，用M8x20沉头螺栓将三维角件与已装好变径螺栓的工业铝型材紧固。
型号参数

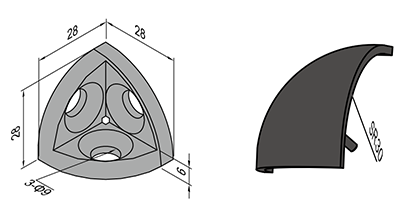

30系列 （Strut Profile 30） | |||
Description 产品描述 | Fastener Set 紧固组件 | Net Weight 重量(g) | Part No. 订购编号 |
Corner Piece, 28x28 30系列，三维角件 | -- | 54 | 30.2.10.01 |
Corner Piece, 28x28 (set BR) 30系列，三维角件（成套供货） | 3xBR | 112 | 30.2.10.02 |
 | |||

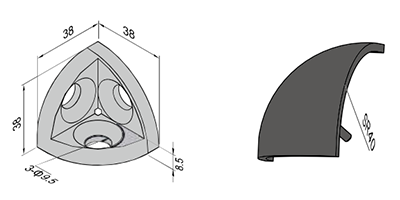

40系列 （Strut Profile 40） | |||
Feature 尺寸图 | Fastener Set 紧固组件 | Net Weight 重量(g) | Part No. 订购编号 |
Corner Piece, 38x38 40系列，三维角件 | -- | 115 | 40.2.10.01 |
Corner Piece, 38x38 (set BR) 40系列，三维角件（成套供货） | 3xBR | 173 | 40.2.10.02 |
 | |||

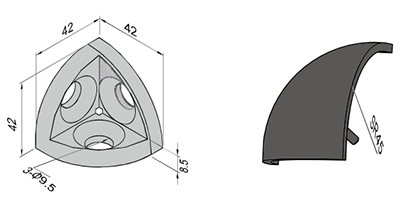

45系列 （Strut Profile 45） | |||
Feature 尺寸图 | Fastener Set 紧固组件 | Net Weight 重量(g) | Part No. 订购编号 |
Corner Piece, 42x42 45系列，三维角件 | -- | 121 | 45.2.10.01 |
Corner Piece, 42x42 (set BR) 45系列，三维角件（成套供货） | 3xBR | 179 | 45.2.10.02 |
 | |||
