铝合金合页
铝型材配件铝合金合页可以用于门窗单元与工业铝型材之间的连接，合页瓣为铝合金，心轴为不锈钢材质。耐磨耐腐蚀，连接强度高。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材门窗组件 |
材质 | 不锈钢心轴；铝合金合页瓣 |
颜色 | 黑色/银白色 |
铝合金合页产品介绍
铝合金合页又称铝合金铰链，常用于T形槽铝型材框架中门窗单元的设计搭建。
铝合金合页常备标准型号可用于30欧标工业铝型材、40欧标工业铝型材、45欧标工业铝型材和50欧标工业铝型材，详见型号参数。如需其他尺寸，可以按需定制加工。
铝合金合页配合专用的紧固组件，可以方便快速地安装到工业铝型材的T形槽内，无需打孔，位置可以自由调节。
铝合金合页打沉孔后配合沉头螺钉可以实现门窗180度开合。
铝合金合页型号参数
| 铝合金铰链—30系列 （Strut Profile 30） | ||||||||

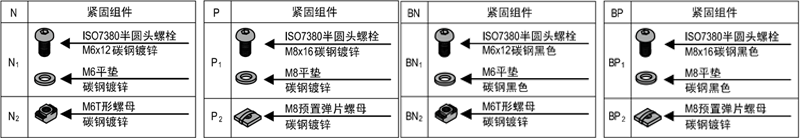

Fastener Sets 紧固组件 | L1 宽度(mm) | L2 宽度(mm) | H1 孔距(mm) | H2 孔距(mm) | D1 孔径(mm) | D2 孔径(mm) | UW 重量(g/pcs | Part No. 订购编号 | |
Al Hinge 30/30 铝合金铰链30/30（单个供货） | 4xN1 | 28 | 28 | 15 | 15 | Ø6.5 | Ø6.5 | 80 | 30.4.03.02.3030.01 |
Al Hinge 30/30 铝合金铰链30/30（成套供货N） | 4xN | 28 | 28 | 15 | 15 | Ø6.5 | Ø6.5 | 98 | 30.4.03.02.3030.02 |
Al Hinge 30/40 铝合金铰链30/40（单个供货） | 2xN1 2xP1 | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 97 | 30.4.03.02.3040.01 |
Al Hinge 30/40 铝合金铰链30/40（成套供货P） | 2xN 2xP | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 131 | 30.4.03.02.3040.02 |
Al Hinge 30/45 铝合金铰链30/45（单个供货） | 2xN1 2xP1 | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 97 | 30.4.03.02.3045.01 |
Al Hinge 30/45 铝合金铰链30/45（成套供货P） | 2xN 2xP | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 131 | 30.4.03.02.3045.02 |
Al Hinge 30/30 黑色铝合金铰链30/30（单个供货） | 4xBN1 | 28 | 28 | 15 | 15 | Ø6.5 | Ø6.5 | 80 | 30.4.03.03.3030.01 |
Al Hinge 30/30 黑色铝合金铰链30/30（成套供货N） | 4xBN | 28 | 28 | 15 | 15 | Ø6.5 | Ø6.5 | 98 | 30.4.03.03.3030.02 |
Al Hinge 30/40 黑色铝合金铰链30/40（单个供货） | 2xBN1 2xBP1 | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 97 | 30.4.03.03.3040.01 |
Al Hinge 30/40 黑色铝合金铰链30/40（成套供货BP） | 2xBN 2xBP | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 131 | 30.4.03.03.3040.02 |
Al Hinge 30/45 黑色铝合金铰链30/45（单个供货） | 2xBN1 2xBP1 | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 97 | 30.4.03.03.3045.01 |
Al Hinge 30/45 黑色铝合金铰链30/45（成套供货BP） | 2xBN 2xBP | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 131 | 30.4.03.03.3045.02 |
 | |||||||||
| 铝合金铰链—40系列 （Strut Profile 40） | ||||||||
Fastener Sets 紧固组件 | L1 宽度(mm) | L2 宽度(mm) | H1 孔距(mm) | H2 孔距(mm) | D1 孔径(mm) | D2 孔径(mm) | UW 重量(g/pcs | Part No. 订购编号 | |
Al Hinge 40/40 铝合金铰链40/40（单个供货） | 4xP1 | 38 | 38 | 20 | 20 | Ø8.5 | Ø8.5 | 113 | 40.4.03.02.4040.01 |
Al Hinge 40/40 铝合金铰链40/40（成套供货p） | 4xP | 38 | 38 | 20 | 20 | Ø8.5 | Ø8.5 | 162 | 40.4.03.02.4040.02 |
Al Hinge 30/40 铝合金铰链30/40（单个供货） | 2xN1 2xP1 | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 97 | 40.4.03.02.3040.01 |
Al Hinge 30/40 铝合金铰链30/40（成套供货P） | 2xN 2xP | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 131 | 40.4.03.02.3040.02 |
Al Hinge 40/40 黑色铝合金铰链40/40（单个供货） | 4xBP1 | 38 | 38 | 20 | 20 | Ø8.5 | Ø8.5 | 113 | 40.4.03.03.4040.01 |
Al Hinge 40/40 黑色铝合金铰链40/40（成套供货BP） | 4xBP | 38 | 38 | 20 | 20 | Ø8.5 | Ø8.5 | 162 | 40.4.03.03.4040.02 |
Al Hinge 30/40 黑色铝合金铰链30/40（单个供货） | 2xBN1 2xBP1 | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 97 | 40.4.03.03.3040.01 |
Al Hinge 30/40 黑色铝合金铰链30/40（成套供货P） | 2xBN 2xBP | 28 | 38 | 15 | 20 | Ø6.5 | Ø8.5 | 131 | 40.4.03.03.3040.02 |
 | |||||||||
| 铝合金铰链—45系列 （Strut Profile 45） | ||||||||
Fastener Sets 紧固组件 | L1 宽度(mm) | L2 宽度(mm) | H1 孔距(mm) | H2 孔距(mm) | D1 孔径(mm) | D2 孔径(mm) | UW 重量(g/pcs | Part No. 订购编号 | |
Al Hinge 30/45 铝合金铰链30/45（单个供货） | 2xN1 2xP1 | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 97 | 45.4.03.02.3045.01 |
Al Hinge 30/45 铝合金铰链30/45（成套供货P） | 2xN 2xP | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 131 | 45.4.03.02.3045.02 |
Al Hinge 45/45 铝合金铰链45/45（单个供货） | 4xP1 | 38 | 38 | 22.5 | 22.5 | Ø8.5 | Ø8.5 | 113 | 45.4.03.02.4545.01 |
Al Hinge 45/45 铝合金铰链45/45（成套供货p） | 4xP | 38 | 38 | 22.5 | 22.5 | Ø8.5 | Ø8.5 | 162 | 45.4.03.02.4545.02 |
Al Hinge 30/45 黑色铝合金铰链30/45（单个供货） | 2xBN1 2xBP1 | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 97 | 45.4.03.03.3045.01 |
Al Hinge 30/45 黑色铝合金铰链30/45（成套供货P） | 2xBN 2xBP | 28 | 38 | 15 | 22.5 | Ø6.5 | Ø8.5 | 131 | 45.4.03.03.3045.02 |
Al Hinge 45/45 黑色铝合金铰链45/45（单个供货） | 4xBP1 | 38 | 38 | 22.5 | 22.5 | Ø8.5 | Ø8.5 | 113 | 45.4.03.03.4545.01 |
Al Hinge 45/45 黑色铝合金铰链45/45（成套供货BP） | 4xBP | 38 | 38 | 22.5 | 22.5 | Ø8.5 | Ø8.5 | 162 | 45.4.03.03.4545.02 |
 | |||||||||
| 铝合金铰链—50系列 （Strut Profile 50） | ||||||||
Fastener Sets 紧固组件 | L1 宽度(mm) | L2 宽度(mm) | H1 孔距(mm) | H2 孔距(mm) | D1 孔径(mm) | D2 孔径(mm) | UW 重量(g/pcs | Part No. 订购编号 | |
Al Hinge 30/50 铝合金铰链30/50（单个供货） | 2xN1 2xP1 | 28 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 97 | 45.4.03.02.3050.01 |
Al Hinge 30/50 铝合金铰链30/50（成套供货P） | 2xN 2xP | 28 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 131 | 45.4.03.02.3050.02 |
Al Hinge 40/50 铝合金铰链40/50（单个供货） | 4xP1 | 38 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 113 | 45.4.03.02.4050.01 |
Al Hinge 40/50 铝合金铰链40/50（成套供货P） | 4xP | 38 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 162 | 45.4.03.02.4050.02 |
Al Hinge 50/50 铝合金铰链50/50（单个供货） | 4xP1 | 38 | 38 | 22.5 | 25 | Ø8.5 | Ø8.5 | 113 | 45.4.03.02.5050.01 |
Al Hinge 50/50 铝合金铰链50/50（成套供货p） | 4xP | 38 | 38 | 22.5 | 25 | Ø8.5 | Ø8.5 | 162 | 45.4.03.02.5050.02 |
Al Hinge 30/50 黑色铝合金铰链30/50（单个供货） | 2xBN1 2xBP1 | 28 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 97 | 45.4.03.03.3050.01 |
Al Hinge 30/50 黑色铝合金铰链30/50（成套供货P） | 2xBN 2xBP | 28 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 131 | 45.4.03.03.3050.02 |
Al Hinge 40/50 黑色铝合金铰链40/50（单个供货） | 4xBP1 | 38 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 113 | 45.4.03.03.4050.01 |
Al Hinge 40/50 黑色铝合金铰链40/50（成套供货P） | 4xBP | 38 | 38 | 15 | 25 | Ø6.5 | Ø8.5 | 162 | 45.4.03.03.4050.02 |
Al Hinge 50/50 黑色铝合金铰链50/50（单个供货） | 4xBP1 | 38 | 38 | 22.5 | 25 | Ø8.5 | Ø8.5 | 113 | 45.4.03.03.5050.01 |
Al Hinge 50/50 黑色铝合金铰链50/50（成套供货BP） | 4xBP | 38 | 38 | 22.5 | 25 | Ø8.5 | Ø8.5 | 162 | 45.4.03.03.5050.02 |
 | |||||||||
